4el 21MHz wg YU7EF

Pasmo 50MHz w moich warunkach nie zdało egzaminu, za niski maszt, za wysokie drzewa...
Postanowiłem zmienić 6el na 4el i niższe pasmo...
Padło na projekt, który kiedyś chodził mi po głowie ale zostal zarzucony.
Teraz wrócił bo i warunki się zmieniły. Już nie działka pracownicza tylko maszt przy domu, no i brak jakichkolwiek formalności związanych z postawieniem, oprócz oczywiście domowników ale tu wchodziły w grę walory estetyczne :-)
4 el na 21MHz wg projektu EF15A1 - Popa YU7EF i przy jego pomocy, powstały dość szybko. Nie dałem rady podniejść jej sam, musiałem skorzystać z podnośnika.
Wyniki, po kilku tygodniach uzytkowania... bardzo dobre. SWR od 20,8 do 21,5 poniżej 1,2.
Jeśli coś słyszę, to nie mam prawa się nie dowołać...
Nowego kraju jeszcze nie zrobiłem ale mam nadzieję na Bouvet (3Y) na pczątku przyszłego roku...

6 el na 50MHz wg YU7EF

 Częstotliwość postów na tej stronie trochę mnie przeraża, HEX-beam to już parę lat.
W zeszłym roku zdjąłem i leży na niezagospodarowanej działce sąsiada a na maszt powędrowała antena na 50MHz.
Tym razem padło na 6el na 50MHz wg YU7EF z nośnikiem 7,30m.
Przezentuje się nieźle, pracuje... bez zarzutów, nie miałem za dużo szczęścia do warunków na 6 metrach ale od Japonii przez kika stacji z Afryki po stacje zza Atlantyku, pracując na nominalnej mocy TS480 czyli 100W.
Przed zimą będę chciał zamienić miejscami anteny, hex-beam na maszt a yagi na ziemię...

Hex-beam

Dawno już tu nic nie pisałem ale też niewiele się działo co mogło by tu znaleźć miejsce. Ostanio jednak postanowiłem zmienić coś na działce. Antena 5el Yagi na 28MHz została zdjęta i w jej miejsce powiesiłem inverted V na 5mhz. Antena sprawuje się dobrze, tyle tylko, że to pasmo jest aktywne wieczorem i w nocy.

Mapa lokatorów na 70MHz stan na styczeń 2014

Nowa antena 7L4_6L6

Dawno nic tu się nie działo w sprawie anten. Doszedłem jednak do wniosku, że antena dwupasmowa 6m i 4m będzie najlepszym rozwiązaniem na moim dachu. Padło na rozwiązanie Popa YU7EF 7L4_6L6. Bazą jest moja stara antena z działki EF0606 na pasmo 50MHz. Jedno z ostatnich zdjęć starej anteny.

Tu jeszcze na trawie z zamontowanymi elementami drugiego pasma.

Natomiast tak wygląda w pełnej okazałości 8m nad ziemią. Sprawuje się nieźle jednak rozmieszczenie elementów trzeba będzie sprawdzić jeszcze raz, rezonans w paśmie 70MHz troszkę za wysoko.

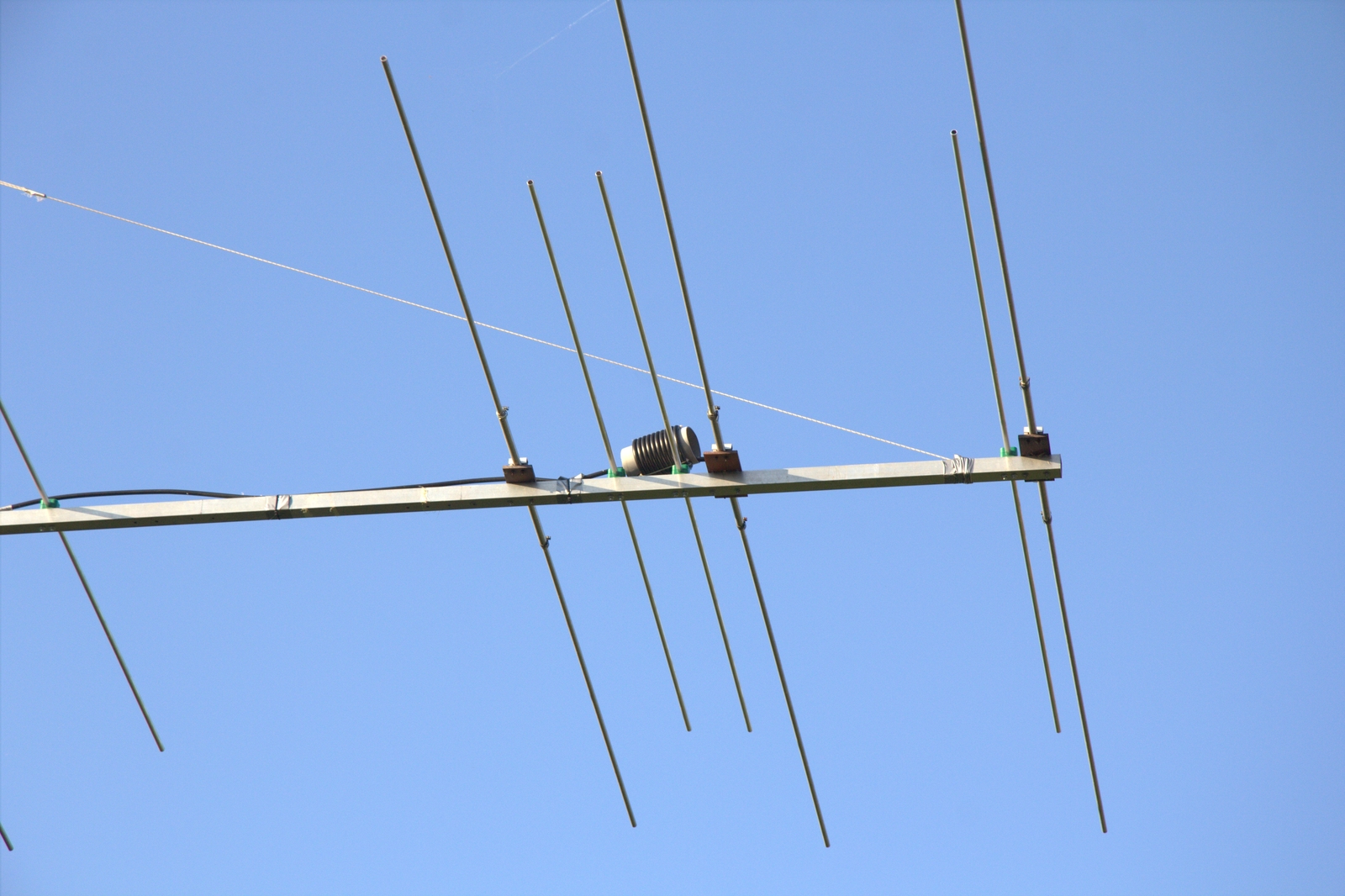

Tak wygląda choke-balun, przy zbliżeniu widać drobne niedokładności położenia elementów względem siebie. Jest to jednak bardzo ważne przy tego typu antenach. Antena zasilana jest jednym kablem.

Jeśli sprawdzi się zostanie zamontowana na bloku a na działce powstanie podobna...

Kwadraty na 70 MHz

Na dzień 06.06.2013 lista kwadratów wygląda tak...



Zrobionych 128 kwadratów, potwierdzonych 43 (słabo ale jak się starasz tak masz). W sumie 35 krajów DXCC. Mam nadzieję, że wkrótce trzeba będzie aktualizować....

Nowa antena na 70MHz

W poprzednim poście pokazałem zdjęcie anteny jeszcze w fazie "produkcji". Poprzednia antena jest dobra ale ma jedną wadę, jest na działce 1200 m od domu. Padło tym razem na EF0407, 7el Yagi 6,37 boom YU7EF design. Powstała z odzyskanego materiału z poprzedniczki, która przez dwa lata była na dachu. ODX tamtej to ponad 12000 km. Ciekawe czy ta jej dorówna, chociaż pasmo inne i trudno porównywać...

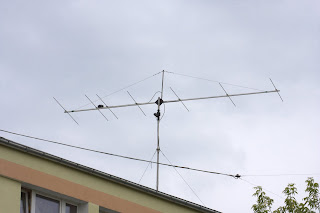

A tak wygląda już na bloku...
